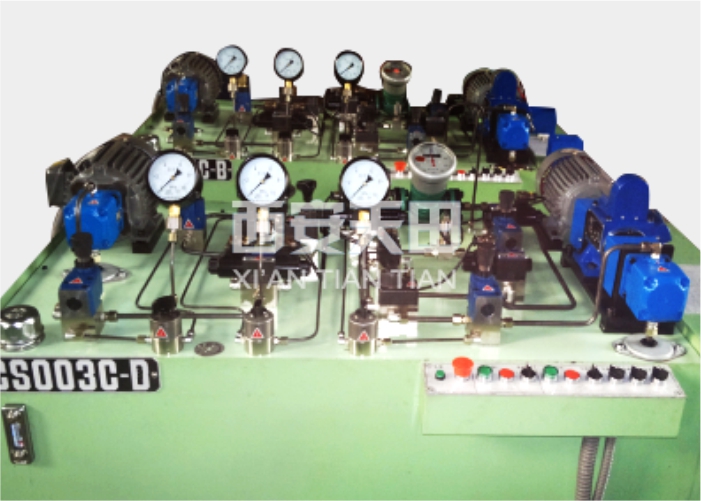

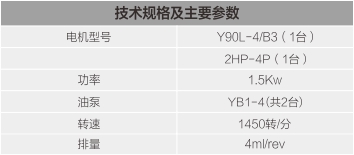

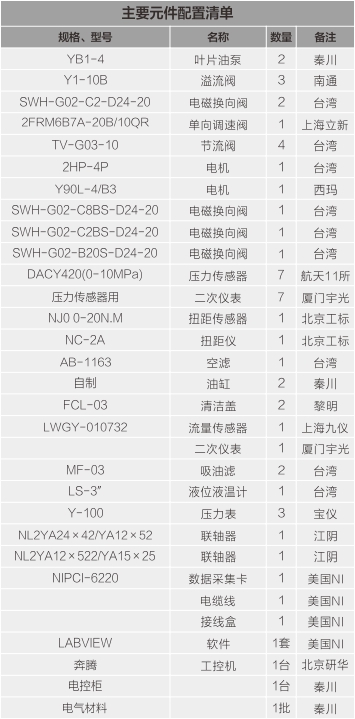

本教學實驗臺的實驗項目如下

3、溢流閥動靜態實驗（溢流閥起閉特性、調壓范圍、內泄漏、御荷壓力、超調等性能）。

使用說明

(一)節流調速回路性能實驗：
1、 通過對節流閥進、回旁路三種調速回路的實驗,得出它們的調速回路特性曲線,并分析比較它們的調速性能.(速度-負載特性)。
2、 通過對節流閥和調速閥進口節流高速回路的對比實驗，分析比較它們的高速性能。(速度-負載特性)。
(二)油泵特性實驗：
1、 實際流量Q與工作壓力p之間的關系Q-p曲線；
2、 容積效率η容,總效率η總與工作壓力p之間的關系η容-p和η總-p曲線；
3、 輸入功率N入與工作壓力P之間的關系P入-p曲線。
(三)溢流閥的動靜態性能實驗：
1、 調壓范圍及壓力穩定性；
2、 卸荷壓力及壓力損失；
3、 啟閉特性。

液壓系統

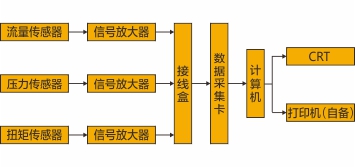

實驗臺的計算機測控系統原理如下所示

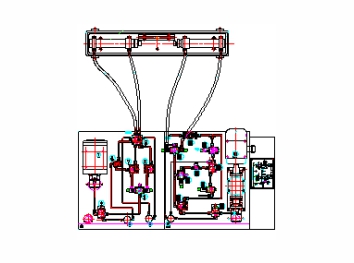

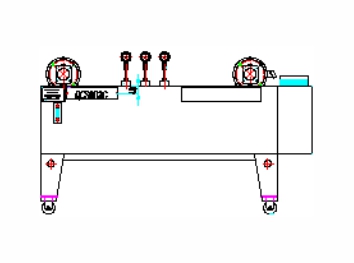

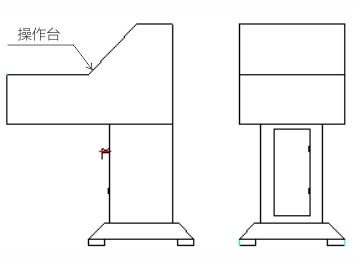

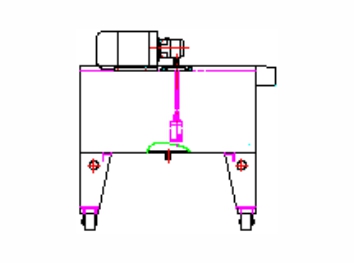

裝配圖

控制測試系統
