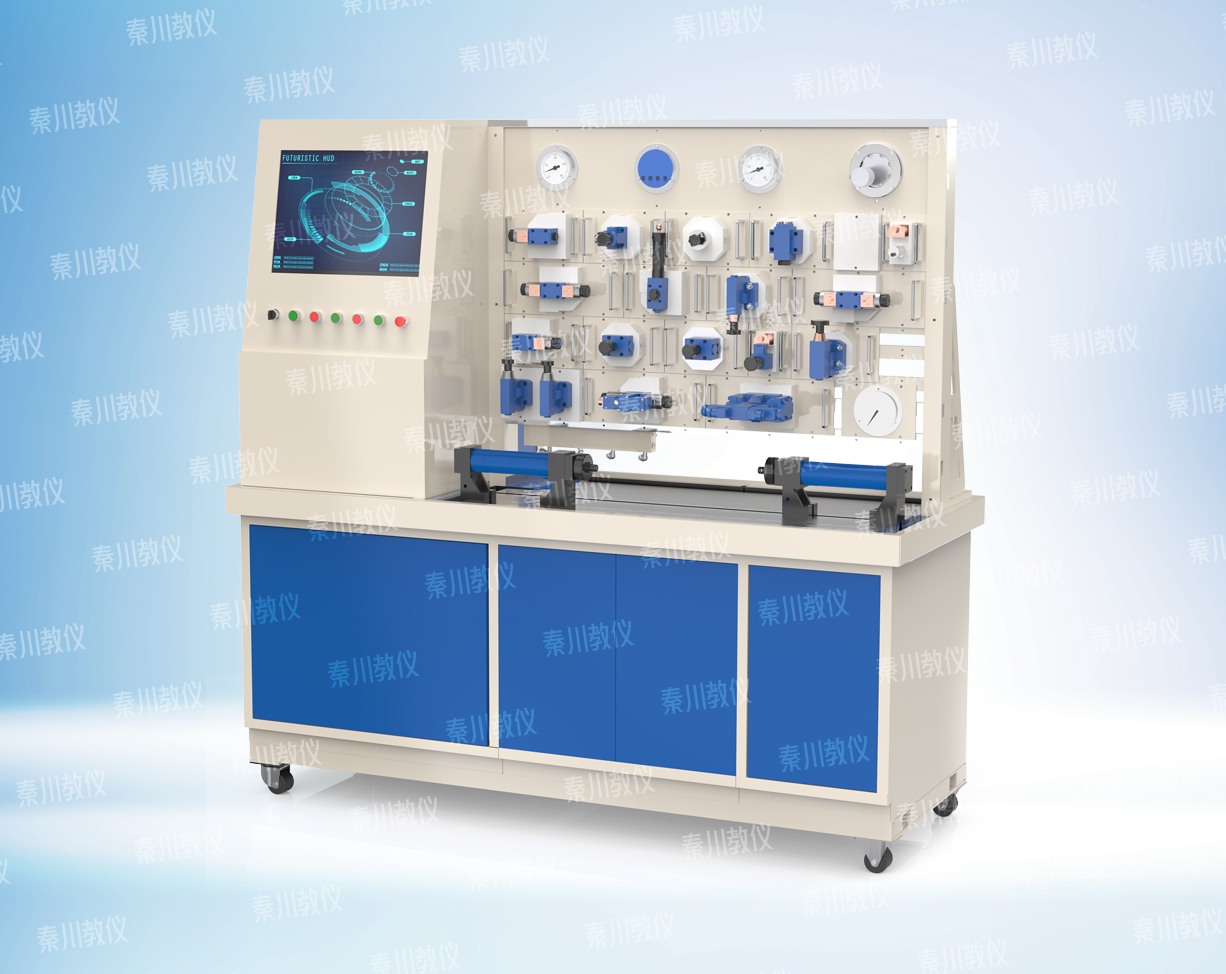

QCS014A型裝拆式液壓綜合實驗臺
產品描述PRODUCT DESCRIPTION
QCS014A型實驗臺是我公司開發的最新一代綜合性液壓實驗臺，它采用先進的計算機測控技術，實現對各種液壓系統包括基本回路的等綜合實驗。測控系統利用軟件模擬實際工況，人機界面友好，交互性能優越。并具有很強的二次開發功能。是液壓及機、電、液一體化專業教學和科研的理想設備。
基本功能及特點
1、液壓系統快換接頭采用進口元件，保證拆接方便、快速、可靠、不漏油、清潔干凈；
2、可以利用比例控制及伺服控制技術實現各種回路的控制；
3、可以利用信號實測系統對比例控制及伺服控制實現閉環控制；
4、測控系統核心采用先進的液晶觸摸電腦及可編程控制器。信號采集使用各種傳感器技術實時采集流量、壓力、溫度、位置、速度等；
5、測控系統采用新一代組態王軟件，具有模擬實際工況的功能和非常友好的人機交互功能；
6、能直接演示各種液壓回路的構成、液壓元件的執行過程、各種參數變化；
7、可根據實際需要通過信號采集系統對執行部件進行自動控制；
8、本實驗臺可以實現下列13種基本回路，根據教學需要，可衍生上百種其它各種液壓回路：
1. 定量泵三種節流型的調速回路；
2. 變量泵和流量閥的調速回路；
3. 變量泵性能測試；
4. 保壓、差動回路；
5. 單向順序閥串聯的速度換接回路；
6. 背壓閥限制系統最低壓力的回路；
7. 三級調壓回路；
8. 二級減壓回路；
9. 蓄能器保壓、泵卸荷回路；
10. 單向順序閥的平衡回路；
11. 單向調速閥并聯同步回路；
12. 行程控制雙缸順序動做回路；
13. 雙缸供油回路等。
也可根據具體教學要求衍生其他回路。
用戶可根據需要在本系統基礎上進行必要二次開發。如：
1、能通過軟件設計出各種液壓回路，可進行模擬演示，并具有語音、視頻教學功能；
2、測控系統可以生成各種參數的報表及分析取消；
3、測控系統核心采用先進的液晶觸摸電腦及可編程控制器。信號采集使用各種傳感器技術實時采集扭矩、轉速參數變化；
4、液壓回路元件配置可根據用戶專業偏向及成本考慮的要求配置。配合投影儀可實時演示實驗過程，是具備聲、光、電、液等多種功能一體的高科技多媒體教學產品。

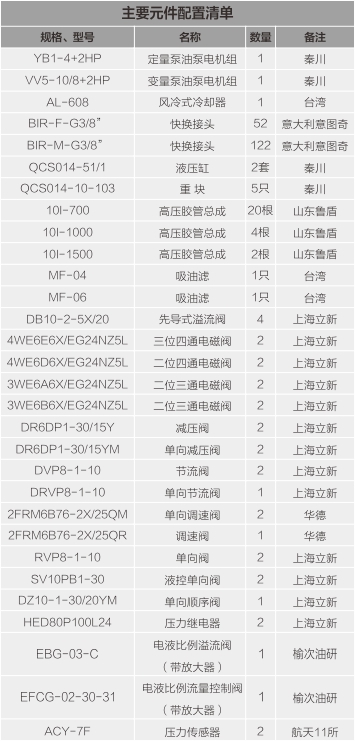

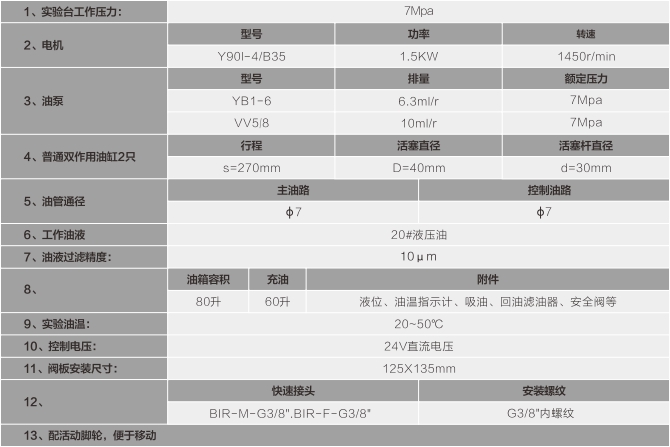

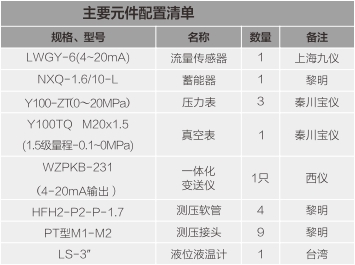

基本配置 電氣部分
控制電壓為：DC24V，應設有手動、自動、延時、順序控制功能，安全可靠、方便靈活，配有壓力表、流量傳感器等測量工具。
電氣采用：工控機組態編程軟件與PLC控制，可實現：
1、可編程序控制器（PLC）與微機通訊，實現PLC電氣自動控制，在線編程監控及故障檢測；
2、可進行常用液壓元件（液壓泵、溢流閥、節流閥、調速閥等）的基本回路實驗；
3、可完成液壓傳動基本回路實驗，機電液一體化控制實驗和PLC電氣自動控制實驗。

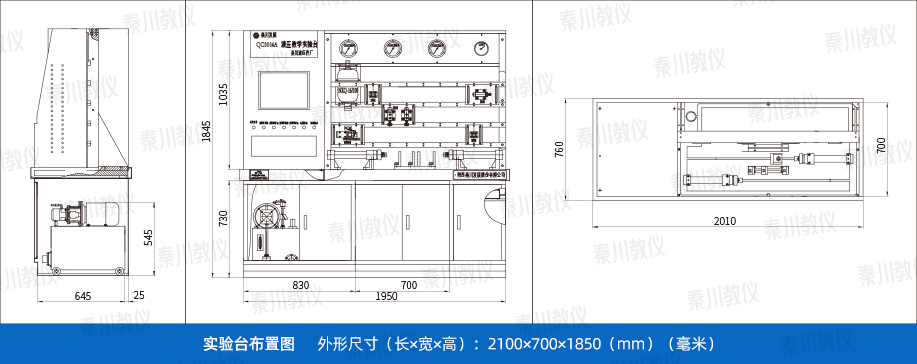

外形尺寸
凈重：1300kg
液壓泵站
