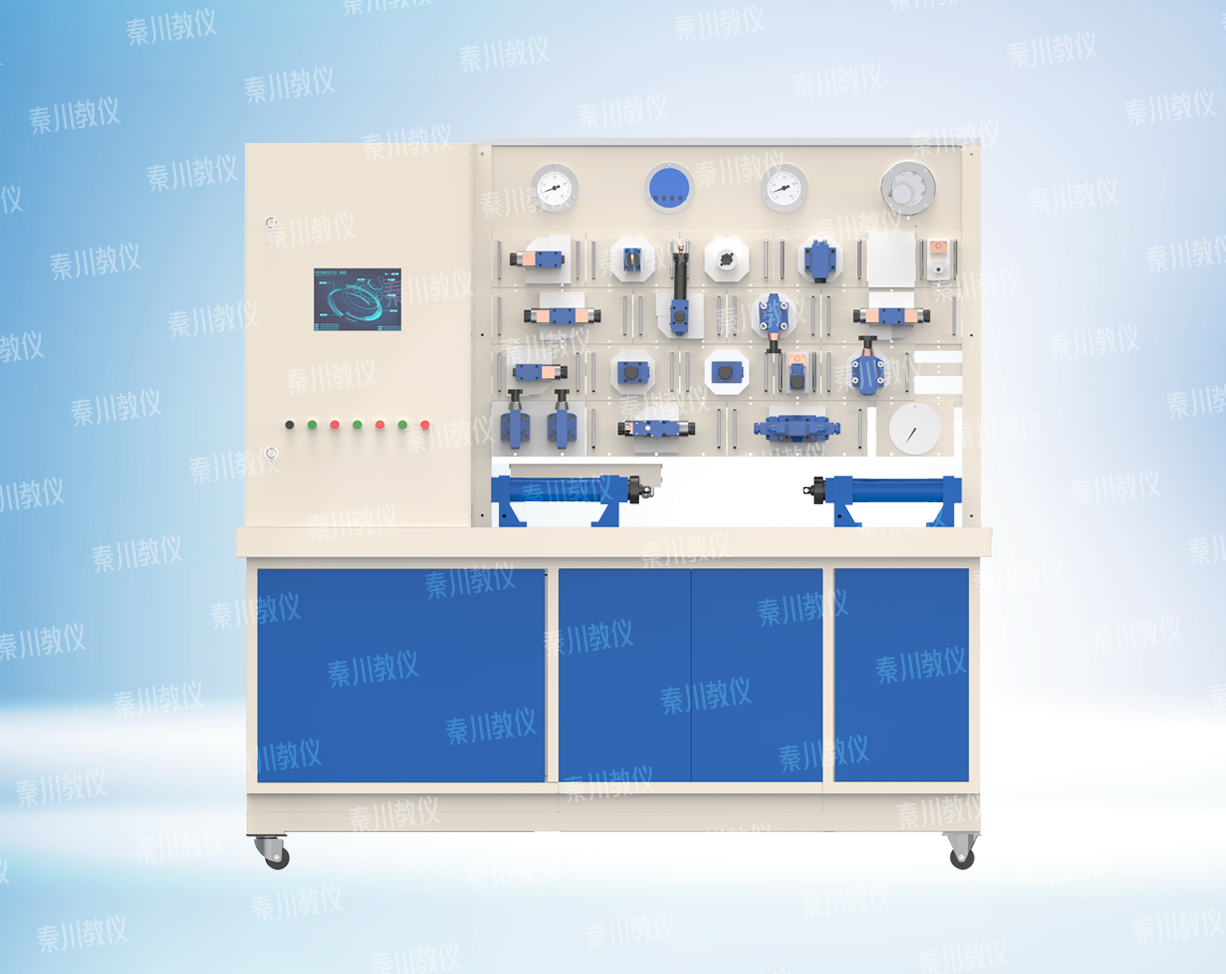

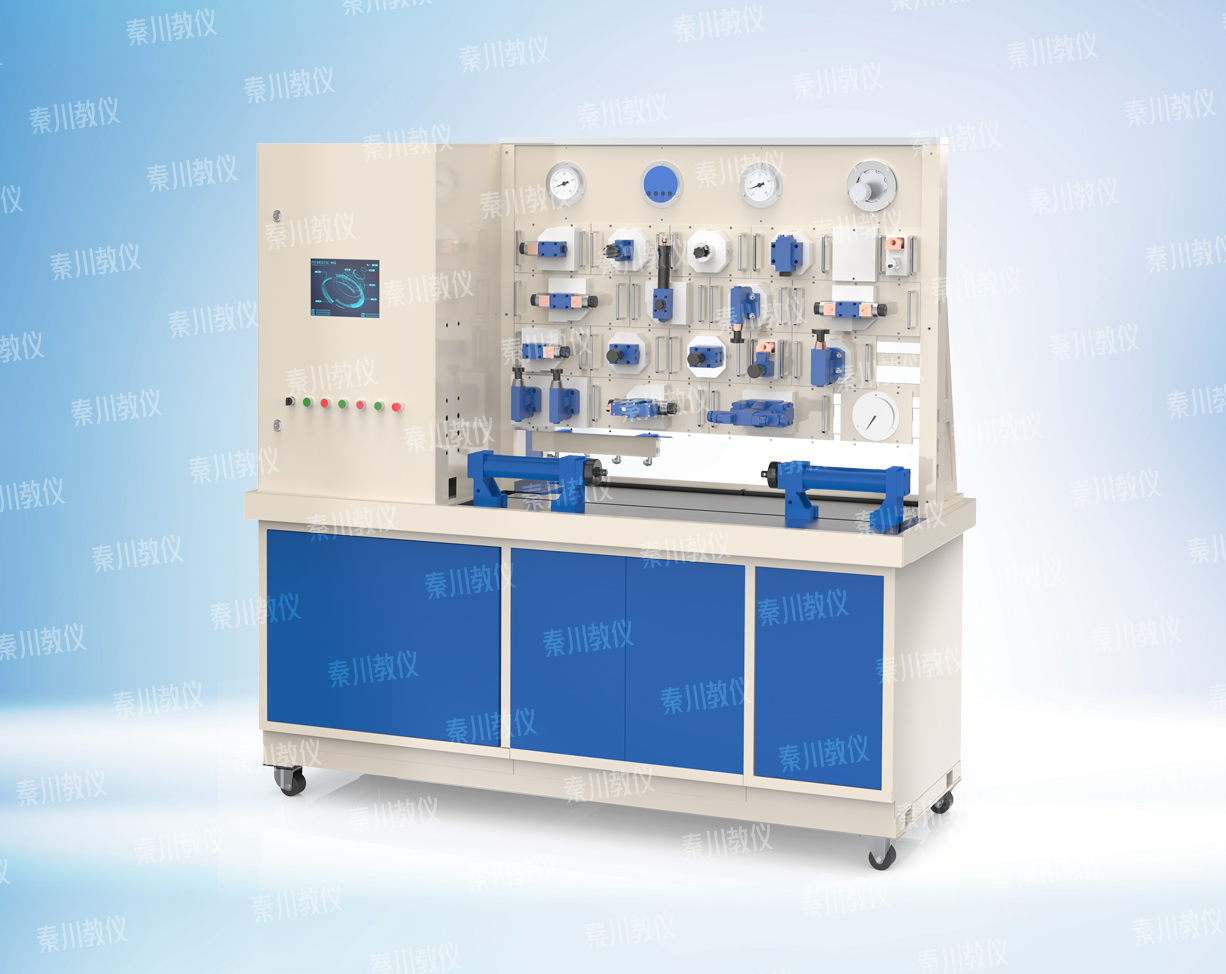

QCS014B型實驗臺是我廠根據用戶要求開發的新一代綜合性液壓實驗臺，具有很強的二次開發功能。是機、電、液一體化專業教學和科研的理想設備。
基本功能及特點
1、 液壓閥安裝在25mm厚的鋁質閥板上，閥板通過可拆卸的螺釘牢固安裝在立式布置的鋼結構支架和長條鋼組成的臺面上, 臺面上可同時布置20塊閥板組件；
2、 在正面教學，背面搭建回路，安全性好，管路不凌亂；
3、 設備以機床標準制造，貼近工業實際，鑄鐵T型槽臺面，實現雙油缸對頂加載，實驗壓力可到7Mpa，臺面上有集油裝置，避免油液外漏；
4、 定量泵組和變量泵組兩套泵源供油，同可進行定量泵和變量泵的性能測試及可變負載的加載實驗；
5、 外接計算機，可動態演示回路，可自動生成油泵的性能曲線；
6、 彩色觸摸屏可在不開計算機的狀態下進行回路實驗；
7、 快插接頭、軟管結構，系統采用意大利快換接頭元件，插裝方便可靠，不漏油；
8、 測控系統核心采用先進的電腦及可編程控制器。流量、壓力實時顯示；
9、 測控系統采用新一代組態王軟件，具有模擬實際工況的功能和友好的人機交互功能；
10、 能直接演示各種液壓回路的構成、液壓元件的執行過程、各種參數變化；
11、 可根據實際需要通過信號采集系統對執行部件進行自動控制；
12、 有活動腳輪可方便移動；
13、 本實驗臺可以實現下列12種基本回路，根據教學需要，還可實現自編的上百種液壓回路實驗：
（1） 三種節流型的調速回路;
（2）變量泵性能測試；
（3）保壓、差動回路；
（4）單向調速閥串聯的速度換接回路；
（5）背壓閥限制系統最低壓力的回路；
（6） 三級調壓回路；
（7）二級減壓回路；
（8）蓄能器保壓、泵卸荷回路；
（9）單向順序閥的平衡回路；
（10）單向調速閥并聯同步回路；
（11）行程控制雙缸順序動做回路；
（12）雙缸供油回路等。

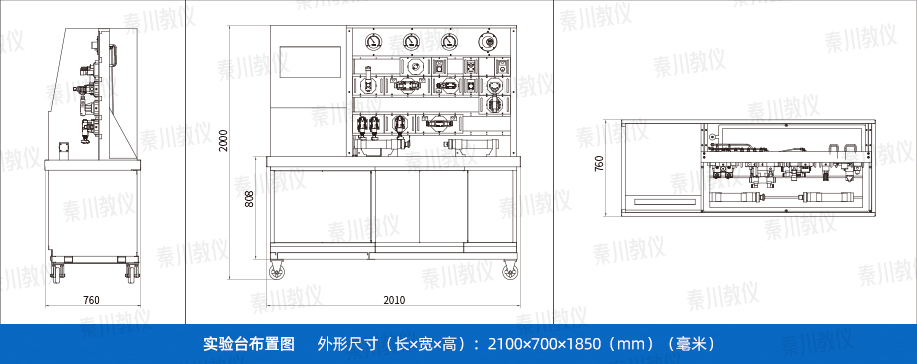

14、實驗臺外形尺寸：
長X寬X高：2100X700X1850（mm）
15、設備凈重：1300kg
用戶可根據需要在本系統基礎上進行必要二次開發
1、能通過軟件設計出各種液壓回路，可進行模擬演示；
2、測控系統可以生成各種參數的報表及分析曲線；
3、測控系統核心采用可編程控制器。

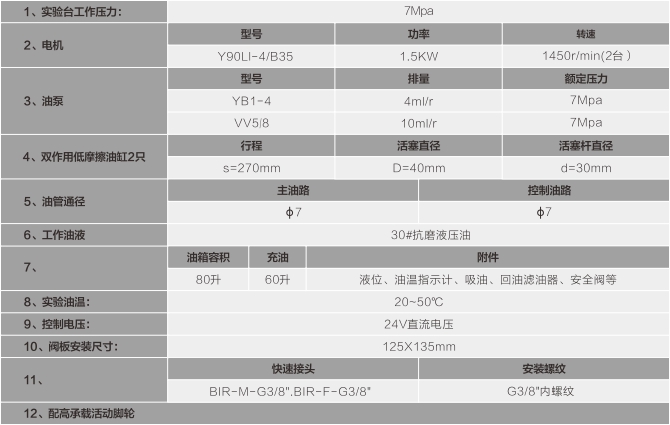

基本配置 液壓泵站
電氣部分
1、控制電壓為：DC24V，應設有手動、自動、延時、順序控制功能，安全可靠、方便靈活，配有：壓力表、流量傳感器等測量工具；
2、電氣采用：計算機帶組態編程軟件，可實現：
（1）克編程序控制器（PLC）與微機通訊，實現PLC電氣自動控制，在線編程監控及故障檢測；
（2）可進行常用液壓元件（液壓泵、溢流閥、節流閥、調速閥等）的基本回路實驗；
（3）可完成液壓傳動基本回路實驗，機電液一體化控制實驗和PLC電氣自動控制實驗。
實驗臺外形尺寸（不含計算機）
長X寬X高：2100X700X1850（mm）
凈重:1300kg。
