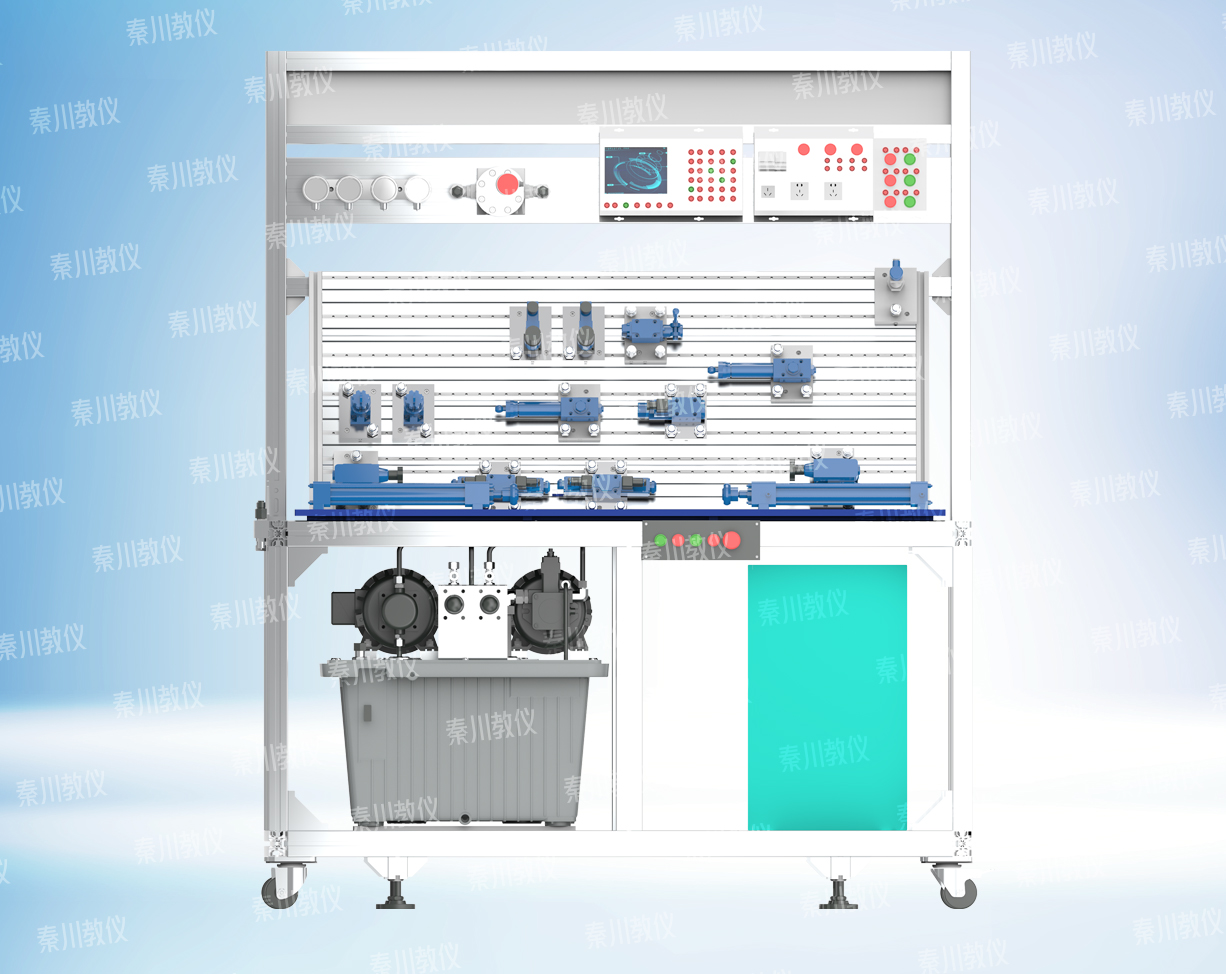

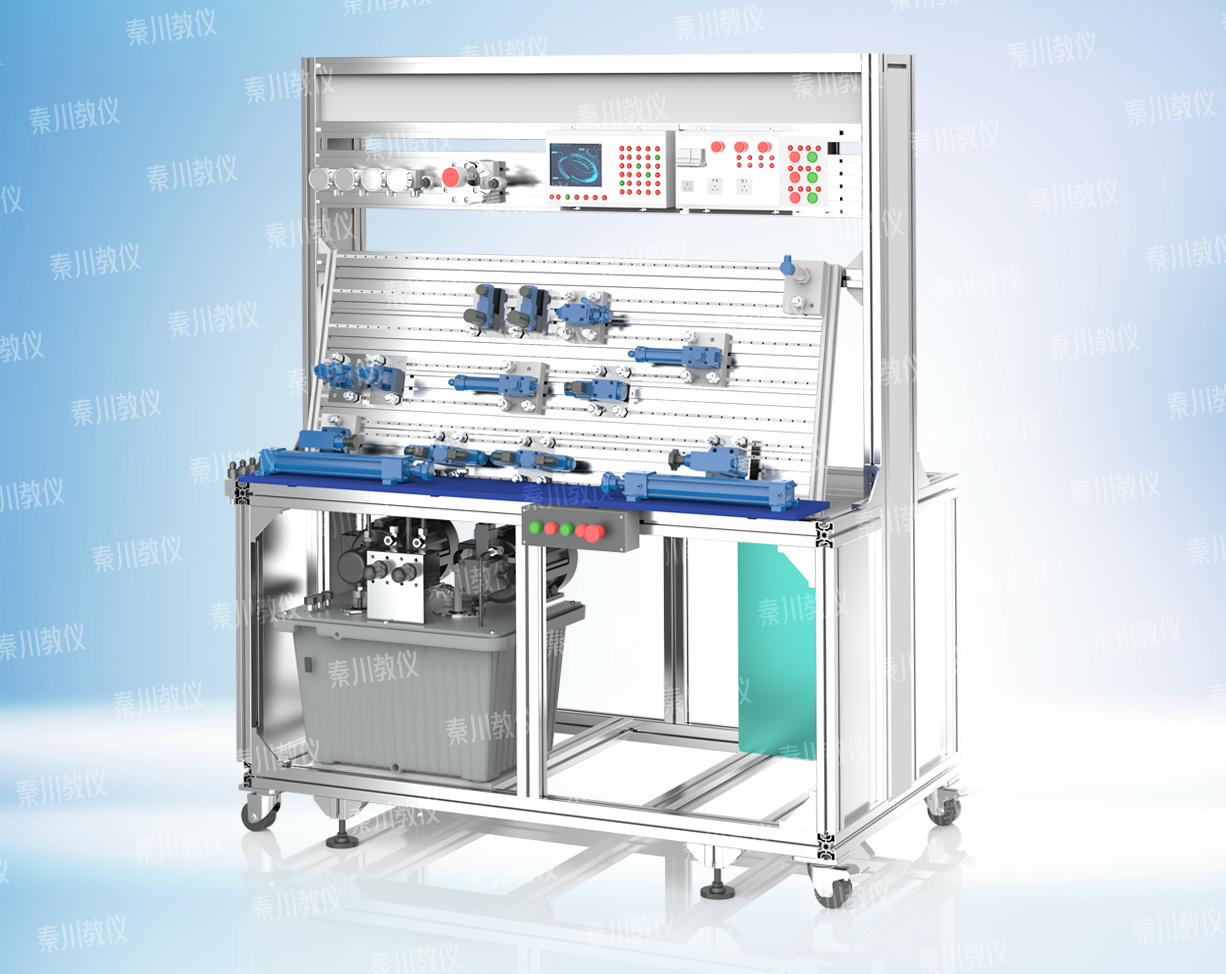

QCS036插接式液壓綜合實驗臺
產品描述PRODUCT DESCRIPTION
QCS036(TTS-01)型插接式液壓綜合實驗臺采用先進的計算機測控技術，實現對各種液壓系統包括基本回路的等綜合實驗。測控系統利用軟件模擬實際工況，人機界面友好，交互性能優越。并具有很強的二次開發功能。是液壓及機、電、液一體化專業教學和科研的理想設備，設備采用開外、靈活的設計思路，可達到培養學生動手能力、設計能力、綜合應用能力及創新能力的目的。
基本功能及特點
1、各液壓元件安裝在鋁質閥板上成獨立模塊，閥板配有方便拆卸的彈性插腳底板，固定在立式布置的“T”型溝槽形工的鋁合金型材臺面上, 臺面操作面積大、經久耐用、美觀大方；
2、實驗臺采用工業鋁合金型材制作，立式結構，控制面板為鋁合金材料，并經氧化陽化處理；
3、定量泵組和變量泵組二套泵源供油，同可進行定量泵和變量泵的性能測試及可變負載的加載實驗；
4、快插接頭、軟管結構，系統采用DNP快換接頭元件，插裝方便可靠，不漏油；
5、工控計算機，可動態演示回路；
6、8寸彩色觸摸屏可方便進行回路實驗；
7、快插接頭、軟管結構，系統采用意大利快換接頭元件，插裝方便可靠，不漏油；
8、測控系統采用新一代組態王軟件，具有模擬實際工況的功能和友好的人機交互功能；
9、能直接演示液壓回路的構成、液壓元件的執行過程及相應壓力、流量、溫度、位置等參數的變化；
10、 可根據實際需要通過信號采集系統對執行部件進行自動控制；
11、有活動腳輪可方便移動；
12、實驗回路連接采用耐壓膠管，壓力可達16MPa；
13、 本實驗臺可以實現下列11種基本回路，根據教學需要，還可實現自編的上百種液壓回路實驗。
實驗項目
1、油泵性能；
2、調壓回路；
3、減壓回路；
4、卸荷回路；
5、油缸往復運動回路；
6、順序閥組成的平衡回路；
7、調速閥并聯組成的同步回路；
8、順序閥控制實現的順序動作回路、差動回路；
9、行程開關控制的順序動作回路；
10、雙泵供油回路；
11、節流調速回路等性能實驗。
