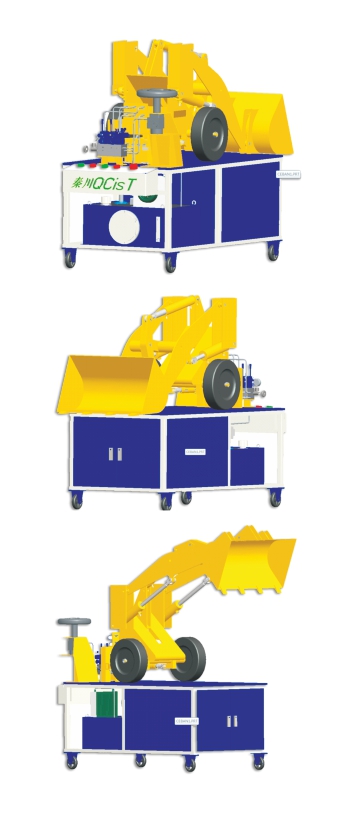

此實驗臺是根據各大高校機電、工程機械、建筑機械、土木工程等專業教學要求而設計的，它適用于高等院校液壓傳動課程的教學實驗之用，也可用于科研單位作為研發實驗使用。

實驗內容

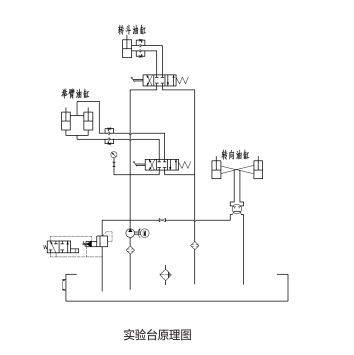

1、裝載機演示臺是以裝載機的三大動作作為演示對象的手動示教系統，主要是通過操控臺上的手動控制閥實現動臂機構的上升和下降，鏟斗裝置的上翻及下翻，以及通過方向盤帶動轉向器實現雙油缸轉向動作；

2、裝載機可實現如下示教內容：

（1）裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；

（2）卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降；

（3）轉向操作，雙缸實現的左轉及右轉動作。

工作環境

演示臺可在如下工作環境中正常工作：

輸入電源：三相四線（三相五線）～380V±10% 50Hz

工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）

裝置容量：≤5.0kVA

安全保護：具有漏電壓、漏電流保護，安全符合國家標準

實驗臺動力源設計制造符合以下要求標準

◆GB/T7935-2005《液壓元件通用技術條件》

◆JB/T6966-2007《重型機械液壓系統通用技術條件》

裝載機的機械部分包括

2、鏟斗及鏟斗油缸各1個；

3、連桿機構一套：連桿機構參照實際裝載機，采用反轉六桿工作機構。由轉斗機構和動臂舉升機構組成，具體包括轉斗油缸，搖臂，連桿，鏟斗，動臂，機架6部分；

4、轉向機構一套（含方向盤，液壓轉向器，兩油缸）：裝載機的轉向使用全液壓轉向器帶動2個單作用液壓缸實現轉向，轉動方向盤時，輪子也會隨之轉動，模擬轉載機的轉向部分；

5、系統設有吸油、回油濾油器，保證系統清潔。

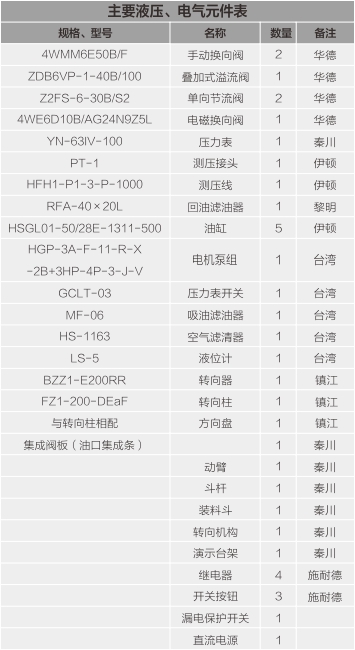

技術規格及主要參數及特點

1、技術參數：

電源電壓：380V/50Hz           油箱有效容積：80 L

系統最大流量：15 L/min        系統額定壓力：7MPa

工作油液：20＃液壓油            電機功率：2.2KW

移動臺最大外形尺寸

（長 X寬X高）：1700X1000X1600mm

油管通徑：主油路￠9 、控制油路￠6

 2、特點

（1）模擬工程實際，是實物的縮小版；

（2）液壓轉向機構的模擬設計、集趣味與實際與一體，立體感強；

（3）把集成的液壓系統展開布置，簡潔明了，便于教學。
